超声波传感器 US-Q12

US Q12 M 400 R G3-T4

货号: 210965

US-Q12 结构紧凑，呈立方体型式，安装深度很小。通过 IO-Link 可设置是以开关方式工作还是以测量方式短距离工作。通过示教、电位计或者 IO-Link 可设置敏感度。

IO-Link
工作范围可设置
Reflex-Mode 示教方法
极小的安装深度
开关功能：常开触头/常闭触头，窗口功能可示教
对污染不敏感
小巧的型式
稳固的金属外壳
防护等级 IP 67

添加到关注列表比较产品

电气特征

工作电压

18 … 30 V DC

空载电流（最大）

40 mA (24 V DC)

反极性保护

是

短路保护

是

绝缘耐压强度

500 V

机械特征

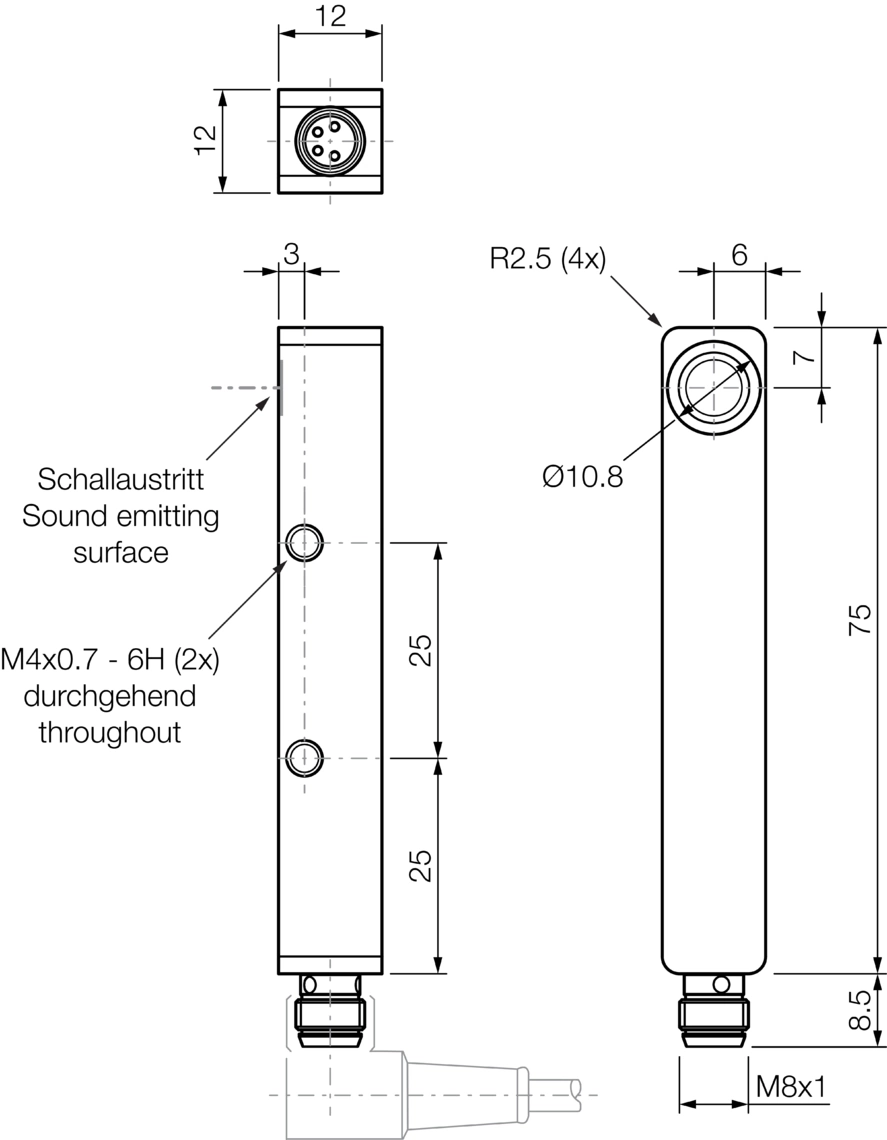

外壳尺寸

12 x 12 x 75 mm

外壳长度

75 mm

机箱高度

12 mm

外壳宽度

12 mm

发射出口

径向

装配距离（传感器至传感器）

250 mm

外壳材料

铝 (黑色, 阳极氧化)

材料

环氧树脂，PUR (换能器表面)

重量

30 g

认证、许可

防护等级

III，在安全特低电压下工作

许可

一般特征

工作原理

漫反射超声波传感器, 镜反射超声波传感器, Ultrasonic reflective sensor

评估

数字量

型式

长方体

特点

IO-Link

并行工作可能性

否

功能范围

功能

Teach reflex (Pin 2), Out 1, IO-Link (Pin 4)

输出端、输入端、接口

开关输出端

推挽式, 150 mA, NO/NC, 可切换

最大切换电流

150 mA

电压降（最大）

2 V

接口

IO-Link (V1.1，COM2 38.4 kBd, 智能传感器配置文件)

探测范围、测量范围、公差极限

额定感应距离 (Sn)

400 mm

作用距离

40 … 400 mm

调整范围

40 … 400 mm (示教)

分辨率

1.0 mm

标准测量板

100 x 100 mm

开关滞后（最大）

2 … 20 mm (可通过 IO-Link 设置)

再现性

< 0.5 mm

显示，操作

灵敏度调整

远程示教

显示

LED 绿色 - 状态, 1x 黄色 - 开关输出端

时间特性

超声波频率

300 kHz

开关频率

< 10 Hz

准备就绪延迟（最大）

300 ms

环境条件

冲击/振动负荷

30 g, 11 ms / 10 … 55 Hz, 1.0 mm

工作环境温度

-25 … +70 °C

温度漂移

0.2 %/K (无补偿)

温度漂移

< 1 %/Sn (补偿)

防护等级

IP 67

电气连接

连接

插头, M8, 4 针
