Rahmenlichtschranke OGWTI
OGWTI-50G3-T4
Artikel-Nummer: 213354
Rahmenlichtschranken der Serie OGWTI verfügen über eine offene Gabel-Bauform und erkennen Objekte in einem Bereich von bis zu 100 x 100 mm. Durch die kompakte Bauform eigenen sich die Geräte ideal zur Integration in Maschinen. Die OGWTI verfügt über ein robustes Metallgehäuse und lässt sich über eine Tastatur intuitiv bedienen. IO-Link bietet Vorteile bei der Konfiguration und Diagnose.
- IO-Link
- Gabelbauform
- Robustes Metallgehäuse
- Kompakte Bauform
- Hohe Auflösung
- Kurze Ansprechzeit
- Intuitives Teach-In über Folientastatur, Feineinstellung
- Arbeitsprinzip: dynamisch oder statisch
- 4 Betriebsmodi als IO-Link Parameter
Betriebsspannung
18 … 30 V DC
Leerlaufstrom (max.)
< 45 mA
Verpolschutz
Ja
Kurzschlussschutz
Ja

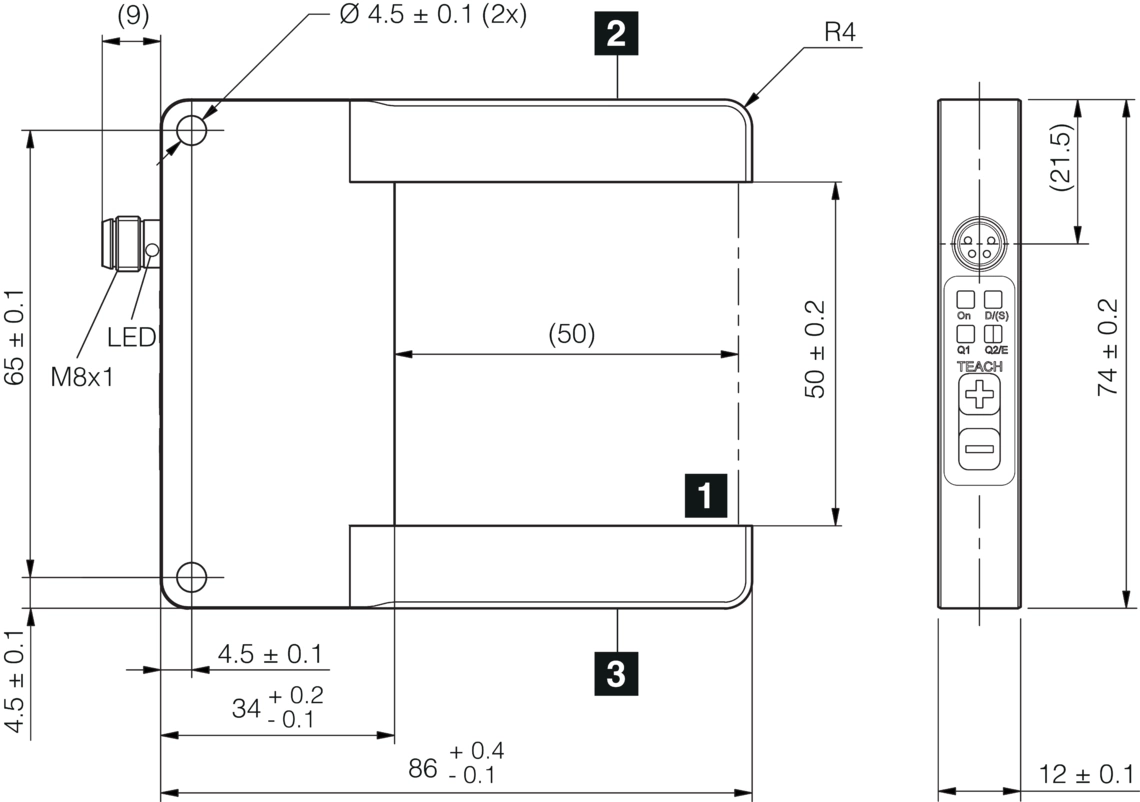

Gehäuseabmaße
86 x 74 x 12 mm
Gehäusematerial
Zinkdruckguss (schwarz, pulverbeschichtet)
Material
Kunststoff (Fenster)
Gewicht
130 g
Zulassungen
UL
Funktionsprinzip
Optisch
Auswertung
Schaltend, Dynamisch/statisch umschaltbar
Bauform
Gabel
Betriebsmodi / Betriebsarten
Statisch, Dynamisch, Spitzenwert, Abschattung
Schaltausgang
Gegentakt, 100 mA, NO/NC, umschaltbar
Spannungsfall (max.)
2 V
Schnittstelle
- IO-Link V1.1.3, COM2 (Smart Sensor Profile)
- 2nd Edition V1.1 SSP 4.1.1
Impulsverlängerung
20 ms einstellbar
Lichtquelle
LED
Farbe
Infrarot
Erfassungsbereich
50 x 50 mm
Auflösung
Ø 1,0 mm (dynamisch), Ø 1,5 mm (statisch)
Empfindlichkeitseinstellung
Tastatur
Anzeige
LED grün - Status, gelb - Schaltausgang 1, weiß - statisch/dynamisch, gelb/rot - Schaltausgang 2 / Warnung
Ansprechzeit
0,05 ms
Abfallzeit
0,05 … 10000 ms
Umgebungstemperatur Betrieb
-10 … +60 °C
Schutzart
IP 67
Anschluss
Stecker, M8, 4-polig
Anschlusskabel
TK … /4
Produkt
Anschluss
Bauform
Leitungslänge (mm)
Adernquerschnitt (mm²)
Schutzart
Produkt
Komponente
Geeignet für
Ausgangsspannung
Anschluss
Schutzart
